添加量具级显示规则

量具使用显示规则为范围指定区间和颜色。您可以为量具添加共享的显示规则，其他量具可以使用该规则来指定范围的区间和颜色。

向量具添加显示规则

要为量具指定新的显示规则，请执行以下步骤：

若尚未选定，请在绘制区中选择要更新的量具。
在右窗格中，点击显示规则选项卡。

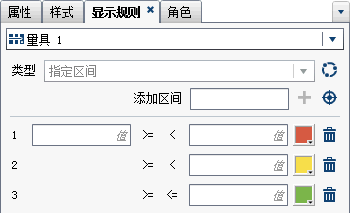

下面是量具的显示规则选项卡的示例：
指定（或修改）量具的显示规则。您可以填充区间、编辑显示规则以及指定类型。
要自动填充区间，请执行以下步骤：
1. 点击添加区间字段旁边的，显示填充区间窗口。
2. （可选）检查或更改区间数、下限和上限字段的值。
3. 点击确定。量具将会更新，新的显示规则将显示在显示规则选项卡中。

若您要编辑量具的显示规则，请使用显示规则选项卡中的字段。您可以更新值的条件、区间和范围的颜色。选择某种颜色以打开调色板。若您要在显示规则中添加新的区间，请输入一个数值并点击添加区间字段旁边的 “添加”按钮

。

有两种方式可为设计器中的量具创建共享显示规则。您可以使用左窗格中的共享规则选项卡或者右窗格中的显示规则选项卡。

要使用共享规则选项卡来为量具创建共享显示规则，请执行以下操作：

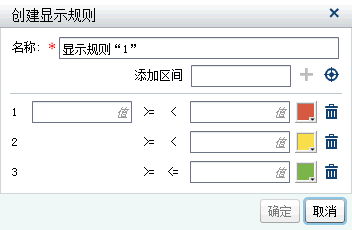

点击共享规则选项卡上的。创建显示规则窗口随即出现。
输入名称。
添加一个区间或自动填充区间。
要自动填充区间，请执行以下步骤：
1. 点击添加区间字段旁边的，显示填充区间窗口。
2. （可选）检查或更改区间数、下限和上限字段的值。
3. 点击确定返回创建显示规则窗口。
点击确定。新的共享显示规则将添加至共享规则选项卡。

要使用显示规则选项卡为量具创建共享显示规则，请执行以下操作：

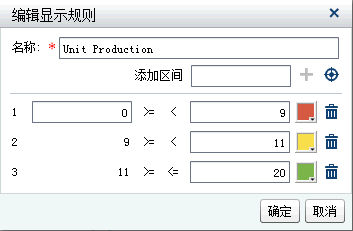

要为量具编辑共享显示规则，请执行以下步骤：
