使用 Sankey 流程图

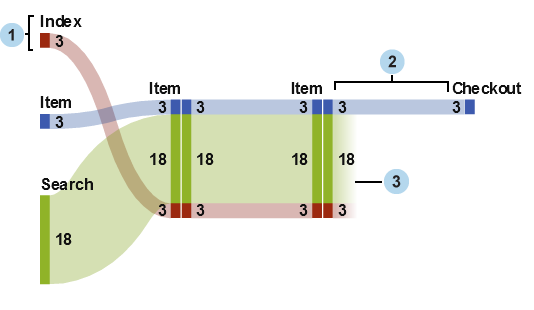

1	节点包含了每条路径的事件。节点显示了每条进入并离开节点的链接的宽度。同样的事件可以出现在流程图中的多个节点上。
2	节点之间的链接构成了流程图中的路径。每条链接的宽度表示路径的频数或权重测度值。
3	Drop-off 链接是终止于当前节点的链接。Drop-off 链接仅在某些链接从当前节点继续延伸时显示。

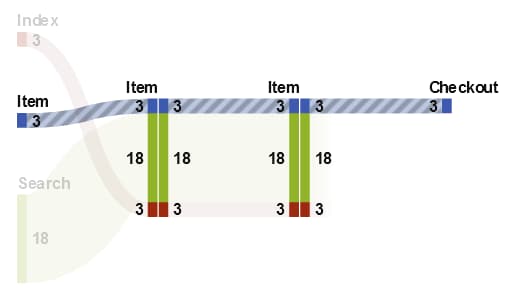

Sankey 流程图中的路径

Sankey 流程图的路径表示一个不同的事件序列。图中的每条路径由一个或多个事务组成。事务是一个与特定的事务标识值关联的事件序列。

例如，若您的数据包含了访问某网站的访客活动，则您的事务标识符可以是每个访客的唯一会话标识符。数据中的事件可以是访客访问的网站上的单独页面。在这个示例中，每个事务是由特定的访问者所访问的页面序列，并且每条路径是包含了所有按照该序列顺序的事务的页面序列。

Sankey 流程图的数据角色

下面介绍了 Sankey 流程图的基本数据角色：

事件

指定类别，其中类别值标识了显示为图中节点的事件。

序列顺序

指定日期时间数据项或者测度，其值标识了每个事务的事件顺序。

事务标识符

指定数据项，其中数据项的值标识了流程图中的事务。

注: Sankey 流程图中的路径排除了所有分配了事件、事务标识符或序列顺序角色的数据项中的缺失值。

除了基本数据角色，您还可以指定以下角色：

权重

指定事务中每个事件的权重的测度。每个事务的权重值将针对路径中每个事件聚合以确定该路径的权重。

注: 若分配给权重角色的测度具有 SUM 或 COUNT 以外的聚合，则流程图中的节点宽度标签可能是错误的。若权重角色的测度具有 SUM 或 COUNT 以外的聚合，建议您禁用显示节点选项。

指定 Sankey 流程图的属性

在属性选项卡上，您可以指定以下项：

名称

指定可视化视图的名称。

标题

指定图形上方显示的标题。

注: 若您选择了生成图形的标题，则标题会被禁用。

生成图形的标题

指定将根据可视化视图中的数据项自动生成图形标题。

显示标签

显示每个节点的事件名称。

显示节点

在每个节点显示链接宽度值。

显示轮廓

在每个节点周围显示一个框。

垂直布局

垂直显示流程图。

链接颜色

指定用于对流程图中路径或链接分组和上色的方法。

选择以下之一：

路径

将每条路径显示为单独一组并采用不同的颜色。

事件

按事件对链接进行分组。源自同一个事件的链接具有相同的颜色。相同两个事件之间的链接将进行合并，即使链接的事务属于不同的路径。

减少

根据是否是 drop-off 链接来对链接进行分组。drop-off 链接代表在其他链接从当前节点继续延伸时终止于当前节点的链接。相同两个事件之间的链接将进行合并，即使链接的事务属于不同的路径。

链接宽度

指定路径中链接宽度是否代表了路径频数（频数）或者权重测度的聚合值（权重）。

注: 若您未分配权重数据角色，则频数总用于链接宽度。

注: 若所有路径的权重测度的聚合值都是负值、零或者缺失，则频数将用于链接宽度。

最小路径长度

指定显示路径的最小长度。您指定的路径长度表示路径中的节点数。

例如，若最小路径长度为 3 并且最大路径长度为 5，则图中只显示有 3、4 或 5 个节点的路径。

最大路径长度

指定显示路径的最大长度。您指定的路径长度表示路径中的节点数。

例如，若最小路径长度为 3 并且最大路径长度为 5，则图中只显示有 3、4 或 5 个节点的路径。

注: 连字符 ( - ) 指定不存在最大路径长度。

最小频数

指定显示路径的最小路径频数。例如，若您指定最小路径频数为 5，则流程图只显示频数大于等于 5 的路径。

最大频数

指定显示的路径的最大路径频数。例如，若您指定最大路径频数为 10，则流程图只显示频数小于等于 10 的路径。

注: 连字符 ( - ) 指定不存在最大频数。

路径排名

指定流程图中路径的排名方法。若您为权重角色指定了一个测度，则排名将基于每条路径的权重测度的聚合值。若权重角色没有测度，则排名将基于每条路径的频数。

从下拉列表中，选择顶部以选择具有最高值的路径。选择底部以选择具有最低值的路径。在文本字段中输入要选择的路径数目。

默认情况下，路径排名选择前 200 条路径。

注: 若您的排名方法减少了显示的路径数目，则流程图的底部会显示一则消息。

压缩

将每条路径中的重复、连续的事件组合为单个事件。若您为权重角色指定了测度，则被压缩事件的权重值是被合并的重复、连续事件的权重值的平均值。

注: 对于路径分析下方的所有选项，点击 “应用更改”按钮

以应用您的更改。

管理 Sankey 流程图的路径选择

关于路径选择

您可以通过创建路径选择对 Sankey 流程图中的路径取子集。路径选择基于每条路径的节点或事件，使用一组条件来选择或排除路径。

使用“添加新条件”窗口创建新的条件

要使用添加新条件窗口创建新的条件，请执行下列步骤：

在可视化视图工具栏中，点击下拉列表，然后选择添加新条件。添加新条件窗口随即出现。
从条件下拉列表中，选择条件类型。
从事件下拉列表中，为条件选择事件。
从类型下拉列表中，选择以下选项之一：

仅包括

指定路径选择仅包括那些包含一个或多个选定事件的路径。

排除

指定路径选择排除所有包含一个或多个选定事件的路径。
点击确定向路径选择应用新的条件。

提示

当可视化视图仅分配有事件角色时，您才可以为路径选择创建条件。对于大的数据源，您可能想在分配所有数据角色前先创建路径选择，以避免较长的载入时间。

从选定的节点中创建新条件

要从流程图中的选定节点添加新条件，请执行以下步骤：

在流程图中选择一个或多个节点。

注: 要选择多个节点，请按 Ctrl 键。
点击下拉列表，选择仅包括或排除，然后选择条件类型。条件类型可以是以下任意类型之一：

包含所有选定节点的路径

包括或排除包含了所有选定节点的路径。这个条件类型基于流程图中的特定节点，而非事件值。

包含任何选定节点的路径

包括或排除包含了任意选定节点的路径。这个条件类型基于流程图中的特定节点，而非事件值。

包含任意节点上的选定事件的路径

包括或排除在任意节点上包含了任意选定事件的路径。这个条件类型基于选定节点的事件值。

以选定事件开始的路径

包括或排除起始于任意选定事件的路径。

以选定事件结束的路径

包括或排除终止于任意选定事件的路径。

新的条件显示在详细信息表的路径选择项选项卡中。

编辑路径选择的条件

要编辑路径选择的条件，请执行以下步骤：

要打开可视化视图的详细信息表，请从可视化视图工具栏中点击下拉列表，然后选择显示详细信息。
在详细信息表中，选择路径选择项选项卡。
在类型列中，选择条件类型：

仅包括

仅包括满足条件的路径。

排除

排除满足条件的路径。

从路径选择中删除条件

要从路径选择中删除条件，请执行以下步骤：

要打开可视化视图的详细信息表，请从可视化视图工具栏中点击下拉列表，然后选择显示详细信息。
在详细信息表中，选择路径选择项选项卡。
要删除特定条件，请选择要删除的条件，右击一个选定的条件，然后选择删除选定条件。

要删除所有条件，右击任意条件，然后选择删除全部条件。

探索路径选择的事务标识符值

您可以通过创建新的可视化视图为路径选择探索事务标识符值。要从路径选择中创建新的可视化视图，请执行以下步骤之一：

在详细信息表的路径选择项选项卡中，右击一个条件，然后选择根据全部条件创建可视化视图。路径选择中的所有条件都将用于过滤新的可视化视图中的数据。
在 Sankey 流程图中，选择一个或多个节点，点击下拉列表，选择新建可视化视图，然后为路径选择选择一个条件。详细信息，请参见从选定的节点中创建新条件。

新条件以及所有现有条件都将用于过滤新的可视化视图中的数据。

新的可视化视图显示为分配有事务标识符角色的数据项的条形图。可视化视图过滤器选择对应于路径选择的所有事务标识符值。若 Sankey 流程图包含了权重测度，则权重测度也显示在条形图中。

注: 您可以用新的可视化视图执行任何标准的可视化视图任务。例如，您可以添加数据项和更改可视化视图类型。

使用聚焦放大工具查看多个数据提示

聚焦放大工具支持您查看光标周围一定圆形区域内的所有节点的数据提示。

点击

可启用或禁用聚焦放大工具。

显示概览

对于大型流程图，您可以通过概览选择流程图的可见部分。

要显示概览，请从可视化视图工具栏点击

下拉列表，然后选择显示概览。

缩放 Sankey 流程图

您可以使用以下控件之一缩放 Sankey 流程图：

在概览中，选择要缩放的流程图部分
在可视化视图上滚动鼠标滚轮以在光标位置放大或缩小

平移（滚动）Sankey 流程图

您可以使用以下任意控件来平移（滚动）图：

在概览中，拖动选择框
按住 Shift 键并拖动流程图
在流程图放大并显示出滚动条后，通过同时按下 Shift 和 Alt 键并拖动该流程图可以调整放大的视图的位置。
