ユーザー定義の格子の操作

ユーザー定義の格子について

ユーザー定義の格子は、複数のセルからなるグラフであり、同グラフでは各セルが独立に作成されます。各セルには、異なる種類のグラフ要素が含まれています。セルは、グラフ要素をドラッグアンドドロップして作成した行および列内に整列されます。

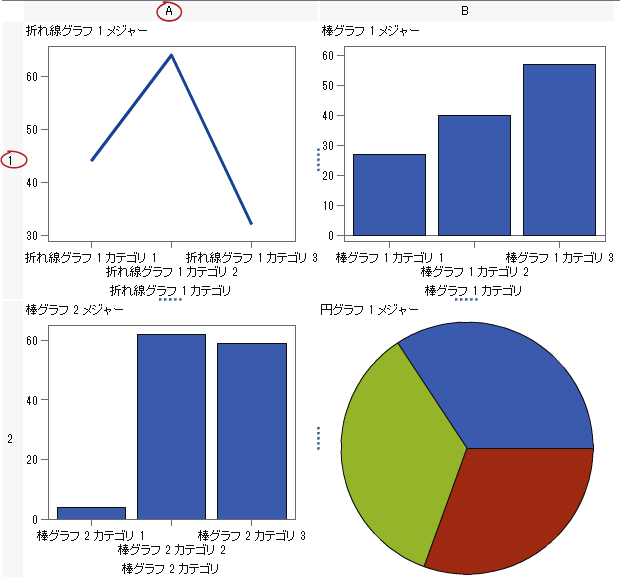

4つのセルを2行×2列に配列する例を次に示します。文字は列を指定し、数字は行を指定します。

ユーザー定義の格子

セルを選択すると、そのセルの左上隅にタブが表示されます。

セルのタブを使用して同セルとその内容を削除するには、

をクリックします。

をクリックすると、セル内のグラフ要素がリスト表示されます。このリストを使用することで、グラフ要素の削除や順序の変更が行えます。グラフ要素を別のセルに移動することもできます。

セルの選択やグラフ内でのセルのラベリング方法についての詳細は、グラフオブジェクトのコンポーネントと要素の選択を参照してください。

別のセルにグラフ要素を移動するには、次の操作を行います。

移動したいグラフ要素を含んでいるセルを選択します。詳細については、グラフオブジェクトのコンポーネントと要素の選択を参照してください。
セルのタブで、をクリックし、セル内のグラフ要素をリスト表示します。
あるセルに含まれているセルを、ターゲットセルへとドラッグアンドドロップします。

グラフ要素をドラッグアンドドロップすると、新しい行または列にセルを作成できます。詳細については、グラフ要素を新しい行または列に追加を参照してください。

ユーザー定義の格子の列の幅と行の高さを変更できます。たとえば、特定の列の幅を他の列の幅よりも広くすることができます。

行のサイズを変更するには、次の操作を行います。

列のサイズを変更するには、次の操作を行います。

新しい行や列を格子に追加する場合、新しい行や列を必要とする場所にグラフ要素をドラッグアンドドロップします。詳細については、グラフ要素を新しい行または列に追加を参照してください。

ある行または列から別の行または列に、グラフ要素を移動することもできます。詳細については、セル間でのグラフ要素の移動を参照してください。

セルからグラフ要素を削除できます。セル自体を削除することもできます。

セルを選択します。
セルからグラフ要素を削除するには、次の操作を行います。
1. をクリックして、セル内のグラフ要素をリスト表示します。
2. グラフ要素の隣にあるをクリックします。
または、グラフ要素を右クリックした後、削除を選択します。
セルを削除するには、そのセルのタブにあるをクリックします。

セルとその内容が削除されます。セルが行または列内にある唯一のセルである場合、対応する行または列も削除されます。

グラフ内のヘッダーには、列を表す文字と、行を表す番号が含まれています。

このヘッダーを使用して、列や行の移動や削除が行えます。列または行を移動すると、列や行が、隣接する列や行と場所を交換します。たとえば、列Bを左に移動すると、列Bは列Aと場所を交換します。

行や列を移動または削除するには、次の操作を行います。

グラフを選択します。
カーソルをヘッダー上に置きます。そのヘッダー上にボタンと矢印が表示されます。

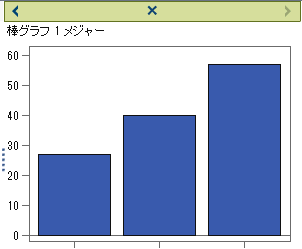

次の例では、列を削除するボタンと、列を移動する矢印を含んでいる列ヘッダーを示します。列を右に移動するボタンは使用できません。
列または行を削除するには、をクリックします。
列または行を移動するには、矢印をクリックします。
- またはをクリックして、列を左右に移動します。
- またはをクリックして、行を上下に移動します。
一部の矢印は利用できない場合があります。たとえば、上記の例では、右端の列は左にのみ移動できます。列では、のみが利用できます。
