示例：用户定义网格（蝴蝶图）
关于用户定义网格示例
下例使用蝴蝶图来显示某系列零售产品的实际销售额与预测销售额的对比情况。蝴蝶图有助于比较两个唯一值。在该图中，这两个值排列在 Y 轴两侧。
用户定义网格示例
生成用户定义网格的图形对象示例
提示
作为快捷方式，您可以从图形图库中选择蝴蝶图。
-
在图形生成器中，将一个条形图从图形元素窗格拖放至绘图区。
-
将另一个条形图从图形元素窗格拖放至绘制区的左边缘。该操作将为另一个条形图创建新列。
-
共享类别角色。在角色定义选项卡上，为任一个条形图点击类别旁边的
。选择创建与另一个角色共享的角色，然后选择其他类别角色。
添加共享角色窗口随即出现。点击确定。 -
将两个条形图改为水平布局。
-
选择某个条形图。
-
在属性选项卡上，点击方向旁边的，然后选择水平。
-
为另一个条形图重复以上两个步骤。
-
-
指定统一的列和行轴。
-
选择整个图形。（自定义图形应该显示在属性选项卡中）。
-
在属性选项卡中点击 Y 轴范围（仅左半轴）旁边的，然后选择行内一致。
-
在属性选项卡上，点击 X 轴范围旁边的，然后选择所有单元格一致。

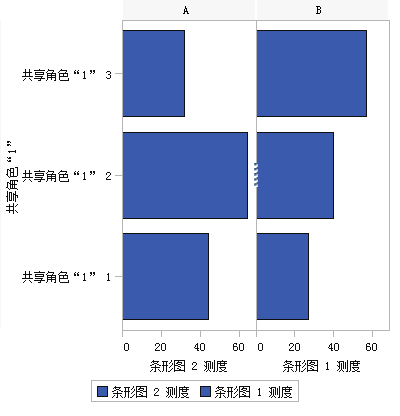

条形图应如下所示：
-
-
反转左侧条形图的 X（测度）轴的顺序。
-
点击左侧条形图的水平轴。
-

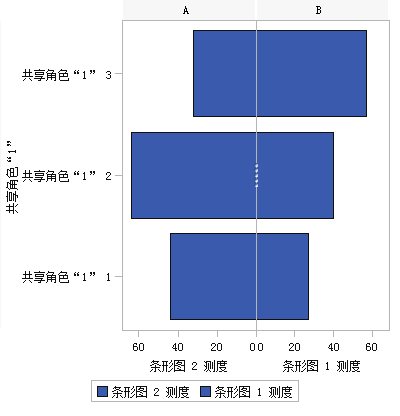

在属性选项卡上，选择反转顺序。条形图如下所示：
-
-
更改右侧条形图的颜色以便与左侧条形图区分。
-
选择右侧条形图。
-
在属性选项卡上，点击填充颜色旁边的，然后选择数据颜色 3。右侧条形图将更改为其他颜色。在默认主题中，颜色为深红色。
-
-
显示 X 轴的网格线。
-
点击左侧条形图的水平轴。
-
在属性选项卡上，选择显示网格线。
-
为右侧条形图重复以上两个步骤。
-
-
保存图形对象。请参见保存自定义图形对象以便在设计器中显示。
最终图形对象（包含图例）如下所示：
