使用自定义图形显示结果

关于自定义图形

图形生成器支持您创建自定义图形对象。要访问图形生成器，请在对象选项卡上，点击 “新建”按钮

。创建自定义图形窗口随即出现。详细信息，请参见创建与使用自定义图形对象。

在 My Folder 位置保存某个自定义图形后，该图形将显示在对象选项卡上的自定义标题下。然后，您可以将自定义图形插入报表并向其添加数据。有关向对象选项卡添加自定义图形的信息，请参见显示或隐藏“对象”选项卡中的报表对象。

要了解每种自定义图形的定义和外观，请参见图形、图表和图。

要指定自定义图形属性，请执行以下步骤：

若尚未选定，请在绘制区中选择要更新的自定义图形。
在右窗格中，点击属性选项卡。
更新图形的常规属性。您可以更新名称、标题、格式（用于标题的字体样式）和说明。
更新图形的特定属性。可用属性取决于所选的自定义图形类型。

默认情况下，已为自定义图形选定允许在查看器中选择属性。这意味着使用 Web 查看器或移动设备的用户可以选择该自定义图形，并通过点击来查看自定义图形名称和任何传入的过滤器信息。

注: 没有适用于进度图的属性。

要指定自定义图形样式，请执行以下步骤：

若尚未选定，请在绘制区中选择要更新的自定义图形。
在右窗格中，点击样式选项卡。
更新图形样式。可用样式取决于所选的自定义图形类型。例如，您可以为自定义图形指定边框和填充、数据样式、框架样式、文本样式和数据颜色。

默认情况下，图形背景设置为白色。使用墙背景选项（在框架样式下）可指定不同颜色。

注: 三色渐变数据颜色样式可用于具有颜色角色的自定义图形。

在不同的 SAS Visual Analytics 会话之间可保存您的自定义颜色。您的自定义颜色显示在调色板中。有关调色板的示例，请参见设计器中的调色板。

每次一个新的图形元素叠加在一个现有的图形元素之上时，分配给每个后继图形元素的颜色是已分配给第一个图形及其元素的所有颜色之后的颜色。假如给第一个图形元素分配了 12 种颜色（例如一个条形图），则分配给叠加的图形元素（例如线图）是颜色 13。

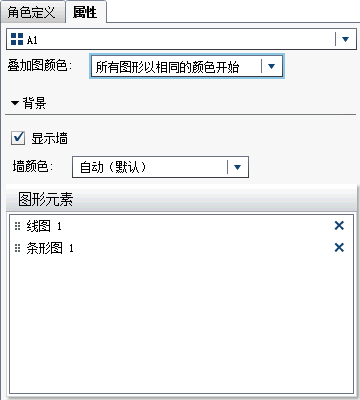

要让分配给叠加的图形元素的颜色从第一种颜色开始，将图形生成器中单元格的叠加图颜色属性更改为所有图形都从相同颜色开始。

当您在设计器中打开自定义图形，设置叠加图颜色属性会影响样式选项卡中的填充颜色。

设计器中“样式”选项卡上的数据颜色

若一个自定义图形包含超过 8 个分组，则填充颜色会重复。此处是色彩的模式：
