예: 사용자 정의 격자(나비형 그래프)

사용자 정의 격자 예 정보

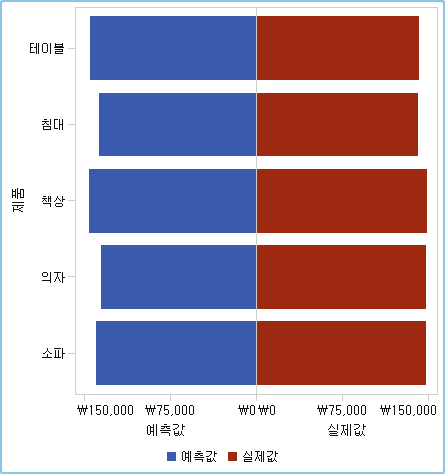

이 예에서는 나비형 그래프를 사용하여 소매 제품군의 실제 판매 금액과 예측 판매 금액을 비교해서 보여 줍니다. 나비형 그래프는 고유 값 두 개를 비교할 때 유용합니다. 이 그래프에서는 값 두 개가 Y 축의 양쪽에 배열됩니다.

사용자 정의 격자 예

사용자 정의 격자에 대한 그래프 개체 구성 예

팁

바로 가기로, 그래프 갤러리에서 나비형 그래프를 선택할 수 있습니다.

Graph Builder의 그래프 요소 영역에서 캔버스로 막대 그래프를 끌어 놓습니다.
그래프 요소 영역에서 캔버스의 왼쪽 끝으로 두 번째 막대 그래프를 끌어 놓습니다. 이 작업을 수행하면 두 번째 막대 그래프에 대한 새로운 칼럼이 생성됩니다.
범주 역할을 공유합니다. 역할 정의 탭에서 막대 그래프 중 하나에 대해 범주 옆의 를 클릭합니다. 다른 역할로 공유 역할 생성을 선택한 다음 다른 범주 역할을 선택합니다.

공유 역할 추가 창이 표시됩니다.

확인을 클릭합니다.
두 막대 그래프를 모두 수평 레이아웃으로 변경합니다.
1. 막대 그래프를 선택합니다.
2. 속성 탭에서 방향 옆의 를 클릭하고 수평을 선택합니다.
3. 다른 막대 그래프에 대해 앞의 두 단계를 반복합니다.
균등 칼럼 및 행 축을 지정합니다.
1. 전체 그래프를 선택합니다. (사용자 정의 그래프가 속성 탭에 표시되어야 합니다.)
2. 속성 탭에서 Y 축 범위(왼쪽 축만) 옆의 를 클릭하고 각 셀 내에서 같게를 선택합니다.
3. 속성 탭에서 X 축 범위 옆의 를 클릭하고 모든 셀에 대해 같게를 선택합니다.

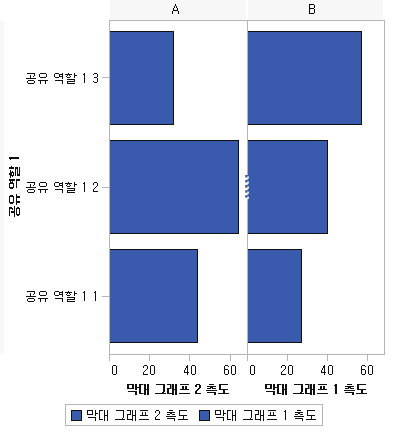

  막대 그래프는 다음과 유사해야 합니다.
왼쪽 막대 그래프의 X 축(측도) 순서를 거꾸로 합니다.
1. 왼쪽 막대 그래프의 수평 축을 클릭합니다.
2. 속성 탭에서 역순을 선택합니다.

  막대 그래프는 다음과 유사해야 합니다.
오른쪽 막대 그래프의 색상을 변경하여 왼쪽 막대 그래프와 구분되게 합니다.
1. 오른쪽 막대 그래프를 선택합니다.
2. 속성 탭에서 채우기 색상 옆의 를 클릭하고 데이터 색상 3을 선택합니다. 오른쪽 막대 그래프가 다른 색상으로 바뀝니다. 기본 테마에서 이 색상은 진한 빨간색입니다.
X 축의 격자선을 표시합니다.
1. 왼쪽 막대 그래프의 수평 축을 클릭합니다.
2. 속성 탭에서 격자선 표시를 선택합니다.
3. 오른쪽 막대 그래프에 대해 앞의 두 단계를 반복합니다.
그래프 개체를 저장합니다. 자세한 내용은 Designer에 나타나도록 사용자 정의 그래프 개체 저장을 참조하십시오.

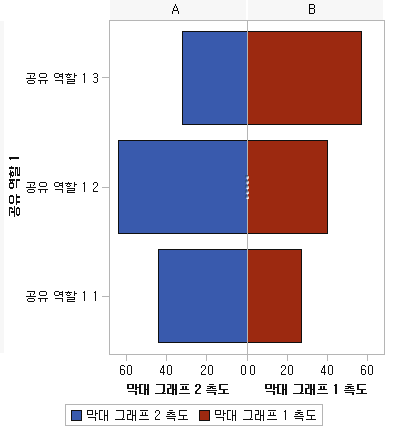

범례가 포함된 최종 그래프 개체는 다음과 유사한 형태가 됩니다.
